Пожежна водойма.
У даній статті ми розберемо пристрій пожежного водоймища на прикладі побудованого нами в 2019 році для нафтобази в Харкові. Тут ми розберемо проектування таких водойм, будівництво та експлуатацію, а також розберемося скільки коштує пожежна водойма. Для більшої інформативності, кожен з етапів ми підтвердимо фотографіями, схемами і роз’ясненнями.
Вимоги до пожежного водоймища.
Приступаючи до проектування пожежних водойм, як правило, ми маємо чіткі вимоги від замовника. Замовник керується нормами і правилами конкретно свого виробництва.
У випадку з нашою пожежною водоймою, нам були надані чіткі розміри, територія, а також чорнова підготовка котловану. Передбачена для огорожі свердловина для того, щоб наповнити і підтримувати пожежне водоймище. Пожежна водойма розміри котловану для водойми складає 92м х 10м і глибиною від 3-х до 4-х метрів. Замовником вже були враховані всі норми і вимоги до розташування пожежного водоймища, під’їзду до нього і забезпечення постійного доливання водою.
Етапи створення пожежного водоймища:
- 1. Проект і кошторисна вартість пожежної водойми
- 2. Формування чаші водойми
- 3. Формування борту водойми
- 4. Підготовка подушки під гідроізоляцію (геотекстиль)
- 5. Гідроізоляція
- 6. Забезпечення проходів через плівку для забірних колодязів.
- 7. Рекомендації по експлуатації

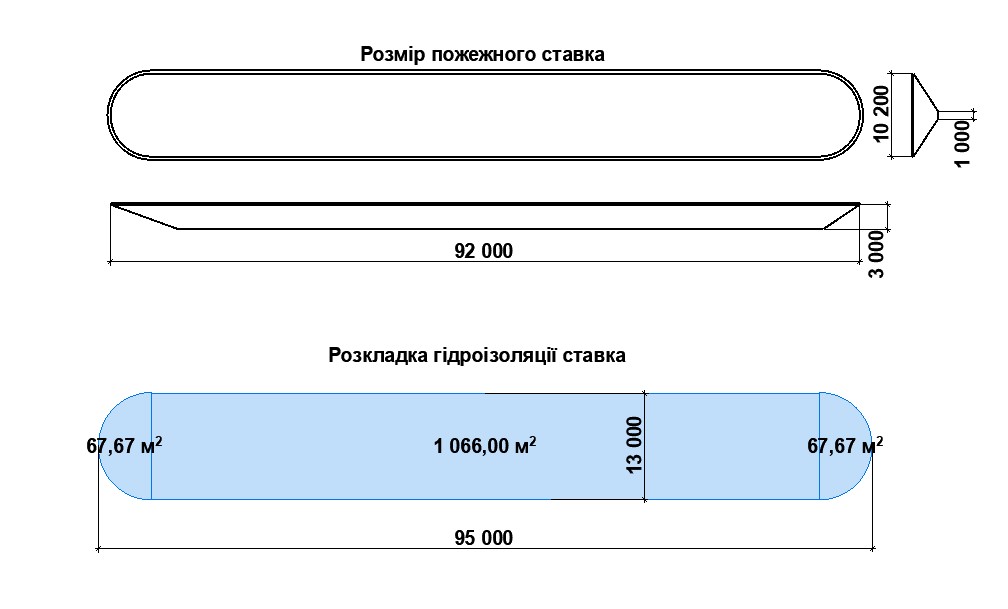

Пожежна водойма. Проектування.
Згідно з усіма вихідними даними ми приступили до проектування і кошторисами. В якості захисту під гідроізоляцію було запропоновано використовувати геотекстиль щільністю 250 в кількості 1500 м.кв. Для гідроізоляції нашого водойми вирішено використовувати чорну плівку ПВХ польського виробництва в кількості 1200 м.кв (ширина рулону 2м). Тут же, передбачені парканні ПЕТ труби 315мм діаметра для ефективного і швидкого набору води в автоцистерни.
Загальна кошторисна вартість усіх робіт і матеріалів вказана в кінці цієї статті.
Будівництво пожежного водоймища
Всі будівельні роботи проходили в осінній період і в цілому зайняли близько 3х тижнів. Всі терміни будівництва були вказані в договорі і спочатку враховувалися з урахуванням можливих погодних змін. Це пов’язано з нормами температурного режиму під час пайки плівки ПВХ.
Більше відео про будівництво ставків Ви знайдете на нашому каналі YouTube – ArchiFlora
Формування чаші пожежної водойми
Замовником було запропоновано виконувати всі земельні роботи своїми силами. На території нафтобази було достатньо техніки і рук для виконання даного завдання. Тобто на даному етапі робіт, нашим завданням було лише надати чіткі вимоги до чаші і проконтролювати їх виконання.
Через кілька днів все земельні роботи були виконані і чаша була готова до укладання геотекстилю.

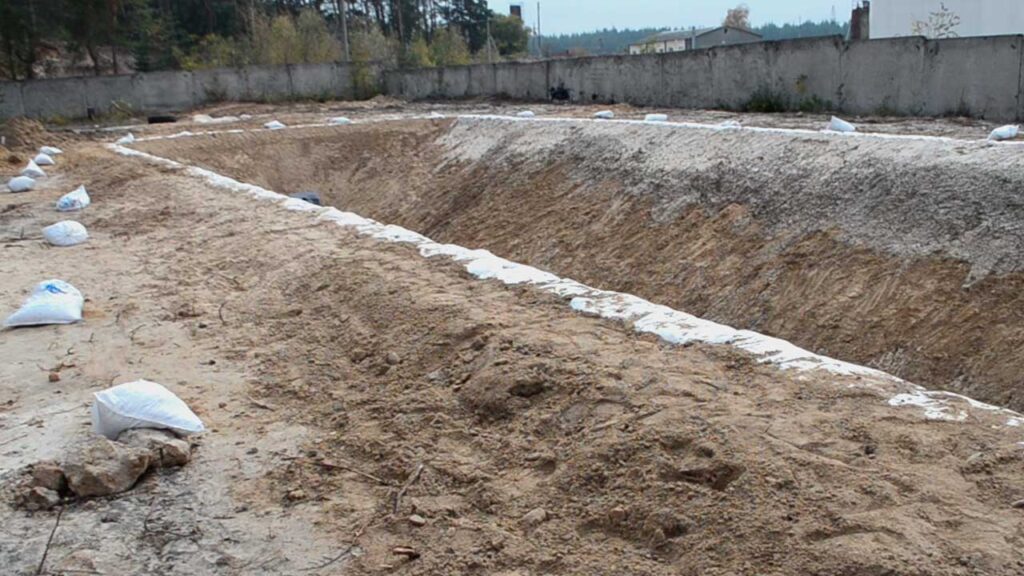

Формування борту водойми
Ділянка під пожежне водоймище має невеликий природний перепад, який потрібно вирівняти способом створення по всьому периметру борта. З цим завданням вирішено було впоратися за допомогою мішків з піском. Роботи зі створення борту також були проведені силами замовника.
Навіщо потрібен борт в пожежному водоймищі?
Для того щоб захистити пожежну водойму від попадання в нього зливових вод і бруду, а також для створення одного рівня по всьому периметру.

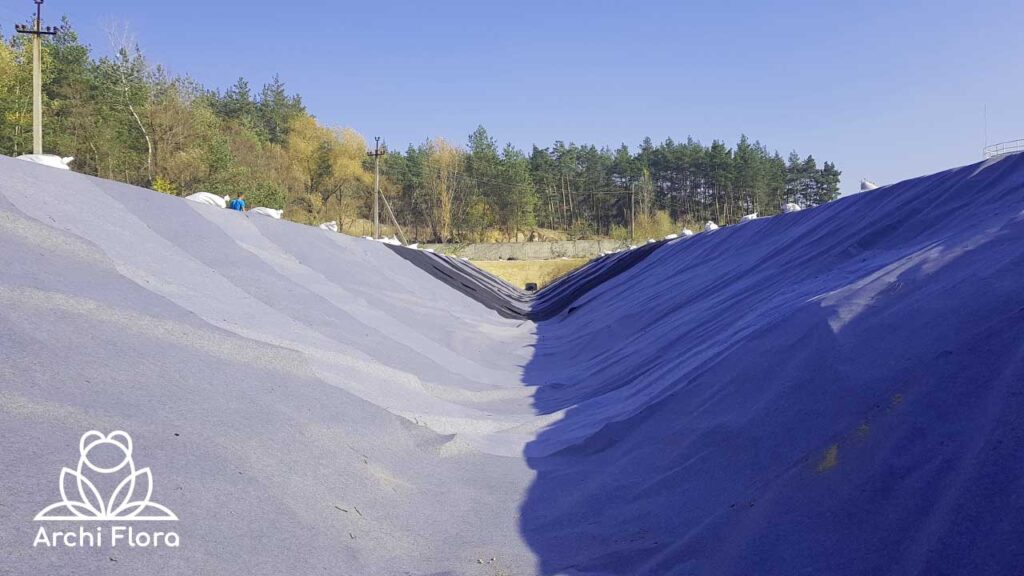

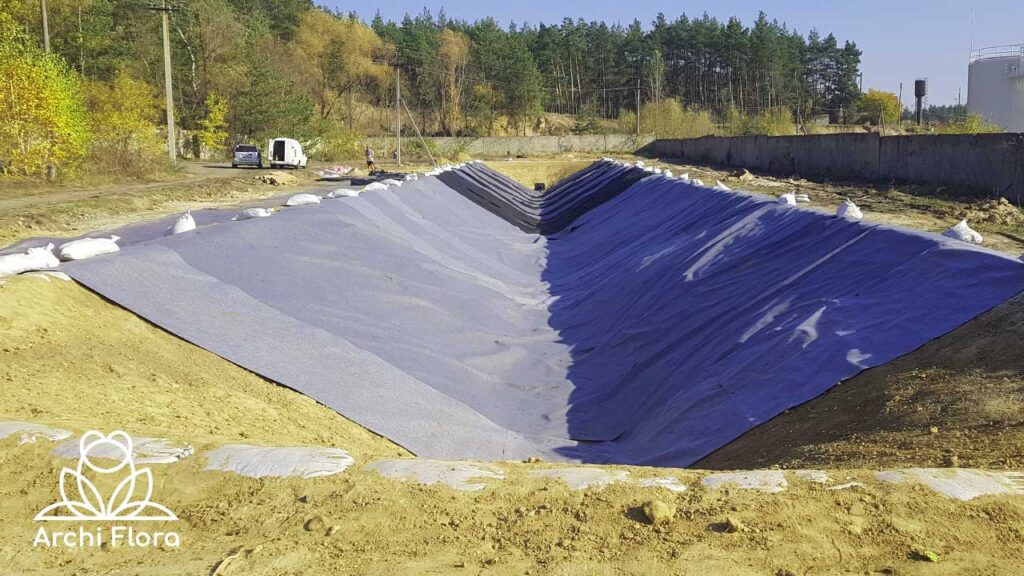

Укладання геотекстилю в пожежне водоймище
Технологія гідроізоляції за допомогою ПВХ плівки передбачає обов’язкове використання підкладки у вигляді геотекстилю. Нагадаємо, що в нашому випадку в пожежне водоймище ми укладаємо геотекстиль 250 щільності. Рулони геотекстилю розміром 2м ми спаюєм між собою і вже цільним полотном укладаємо в пожежну водойму. Геотекстиль розподіляє навантаження на плівку і забезпечує безпечне підставу для плівки ПВХ.

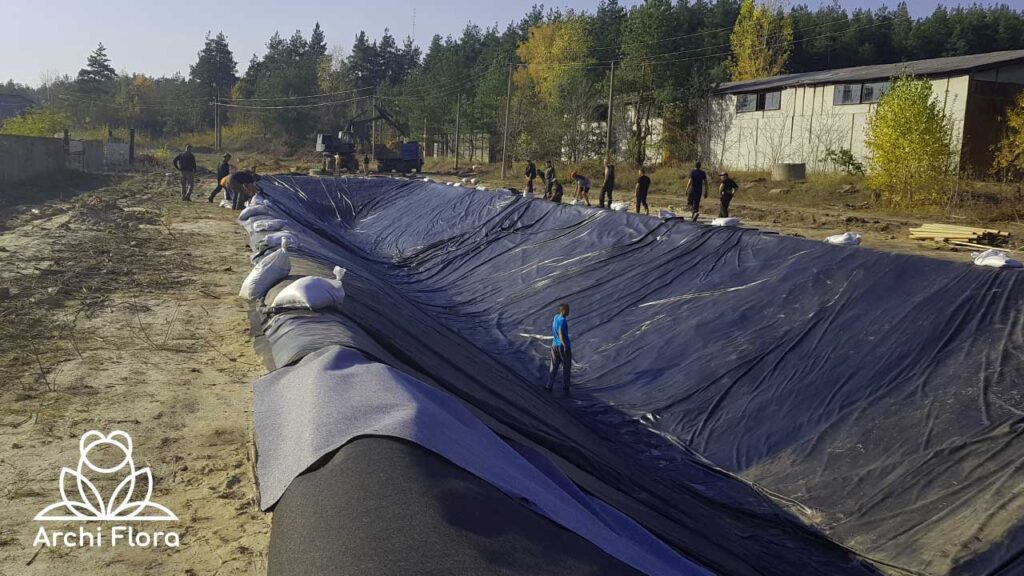

Гідроізоляція пожежної водойми

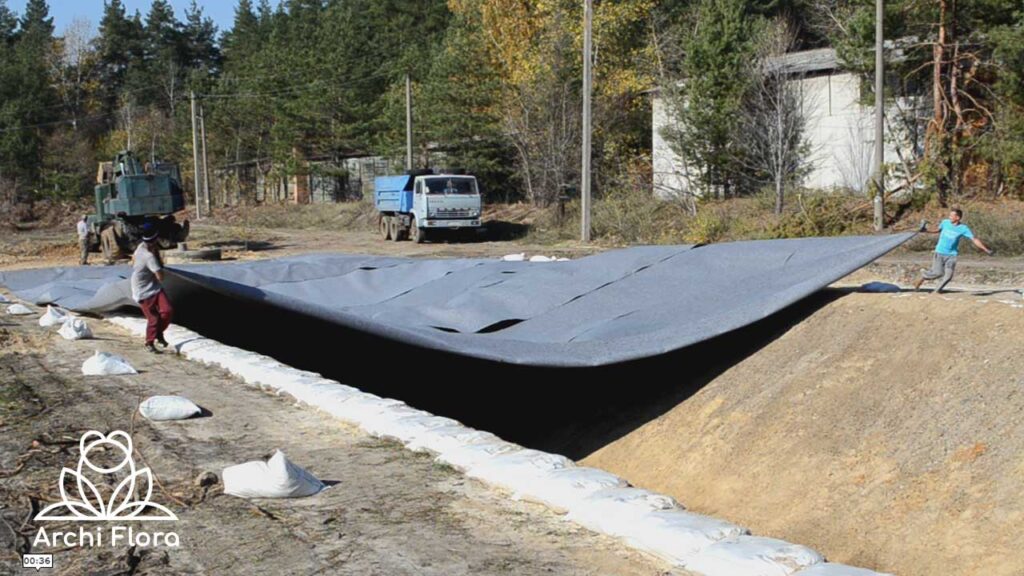

Вся плівка ПВХ для гідроізоляції пожежного водоймища, також як і геотекстиль, спаивается в цілісне полотно і вже готовим полотном укладається в пожежне водоймище. Даний процес є досить трудомістким. Для розуміння ситуації, варто сказати, що 1 м.кв плівки ПВХ важить 1.3кг. Відповідно, одним полотном 1200 м.кв при укладанні одночасно переміщається 1.5 тонн. Весь процес укладання плівки в пожежне водоймище ми зняли на відео і змонтували для Вас цікавий ролик:
Пожежна водойма. Відео будівництва водойми:
Забірні проходи через плівку:
У цілісне полотно гідроізоляції потрібно вмонтувати парканні труби. Через ці труби здійснюється забір води в колодязі, з яких безпосередньо повинен здійснюватися набір автоцистерн в разі пожежі. Дані проходи через плівку ми виготовили індивідуально. В інших випадках ми також можемо використовувати вже готові проходи через плівку. Самі колодязі для забору води виготовлялися силами замовника.
Рекомендації по експлуатації даного пожежного водоймища:

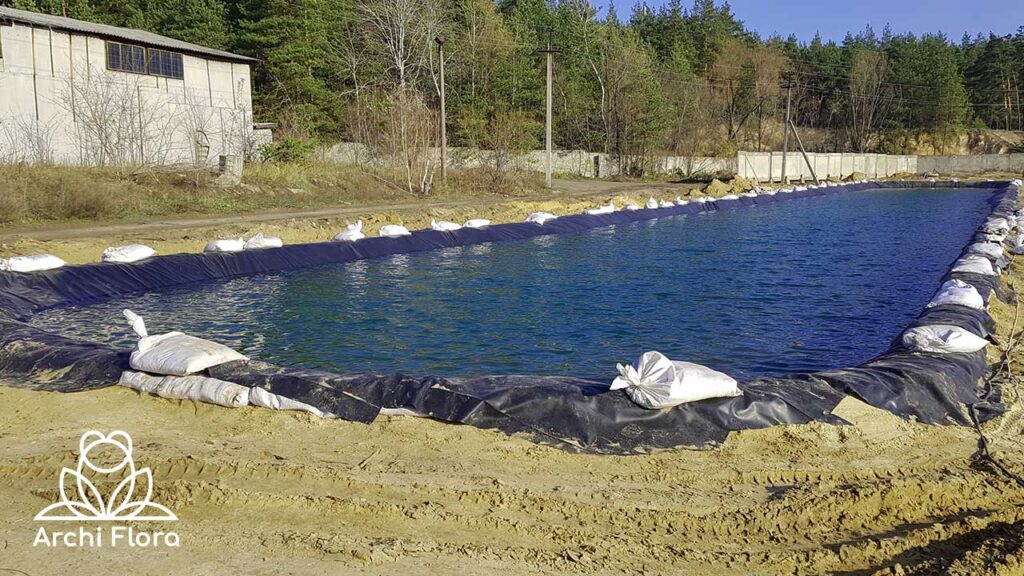

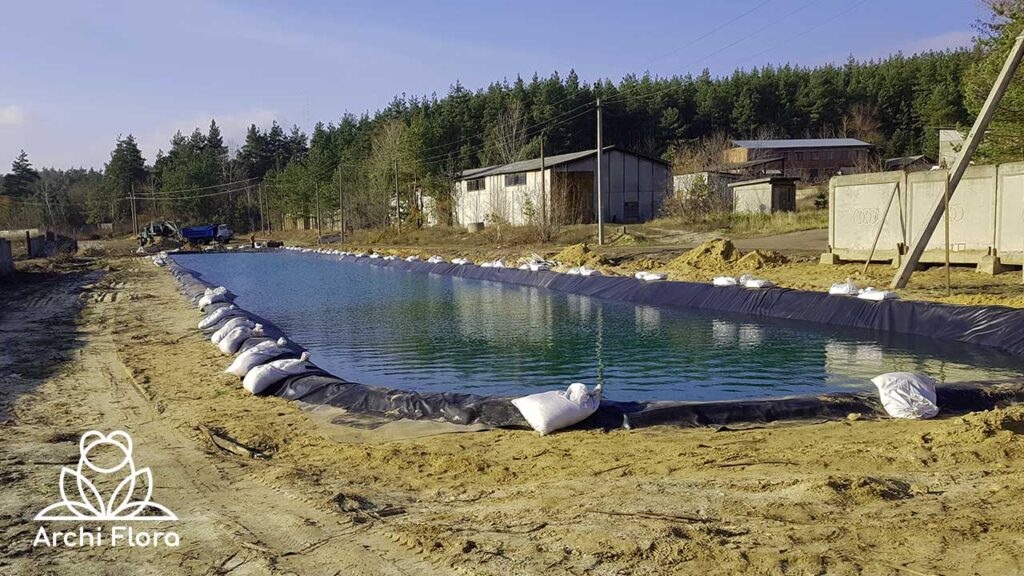

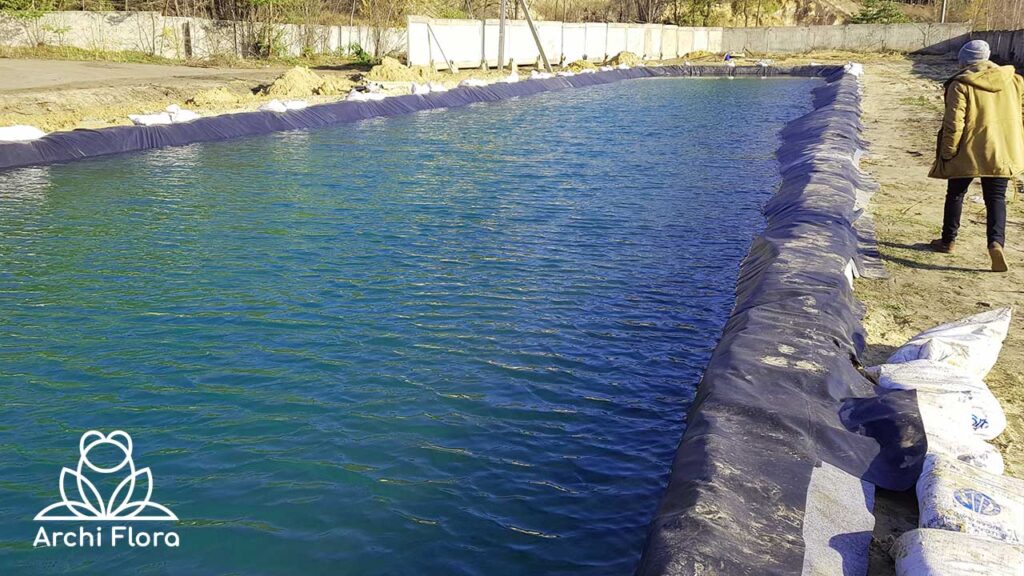

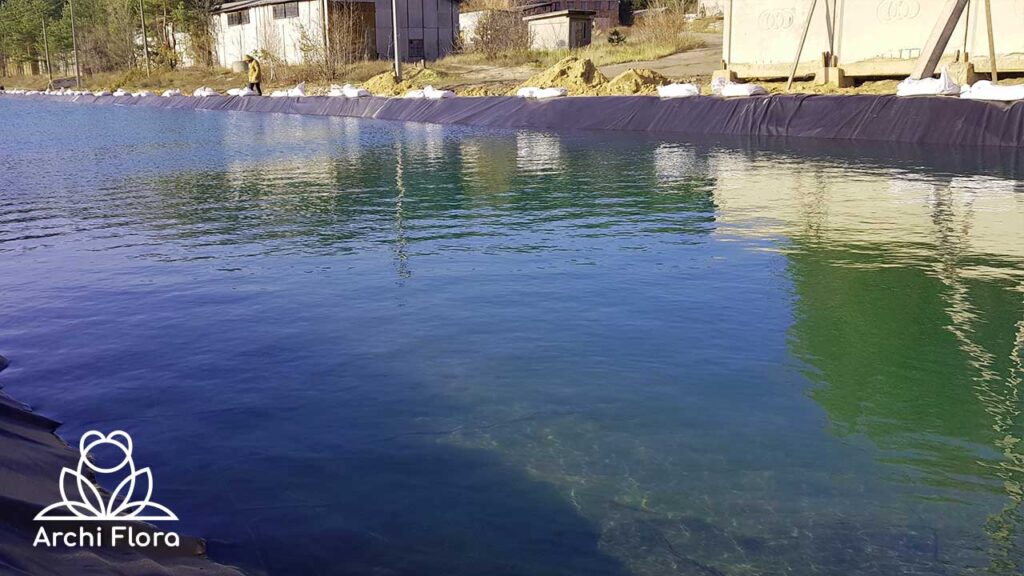

Після здійснення повного комплексу робіт по водоймі, ми набрали пожежне водоймище водою і перевірили цілісність чаші. Кілька днів ми проводимо спостереження за рівнем води і вже готова пожежна водойма готова до здачі. Надалі, замовник накриє борти водойми геотекстилем від впливу ультрафіолету на плівку.
Важливо розуміти, що такий пожежна водойма не обладнано жодної фільтрацією. Це означає, що в такому водоймищі утворюються водорості, сміття і все це потрібно спускати і чистити, в міру необхідності. У нашому випадку – конусна форма розрізу водойми, яку буде досить легко чистити.
Пожежна водойма ціна:
Вартість будівництва пожежного водоймища становить 200-250 грн / м.кв. площі гідроізоляції. Ціну пожежного водоймища слід вважати саме за площею гідроізоляції, так розрахунок буде найбільш вірним, в неї входять:
- 1. Всі матеріали (плівка ПВХ, геотекстиль, проходи через плівку)
- 2. Робота з укладання геотекстилю, плівки ПВХ, і проходів через плівку)
В ціну будівництва пожежного водоймища не ввійшли:
А) Земельні роботи і підготовка підстави
Б) Транспортні витрати і доставка матеріалів
В) Підведення комунікацій, приямки, насосне обладнання
